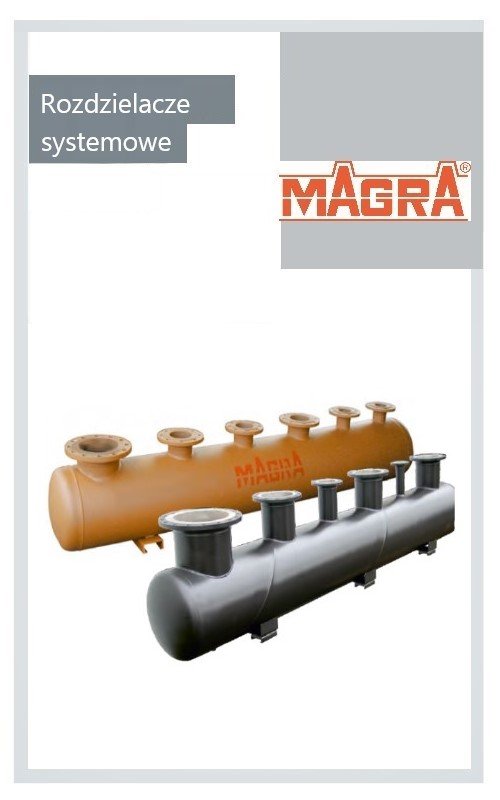

Jednokomorowy rurowy rozdzielacz MAGRA RUND DN50…DN800 spawany ze stali kotłowej EN 10 217-1 przeznaczone są do układów grzewczych lub wody lodowej. Odejścia z rozdzielacza jako przyspawane króćce w postaci króćców gwintowanych, złączy zaciskanych lub kołnierzowych PN 6 lub PN 16 z rury bez szwu oraz od dołu z przyspawanym króćcem spustowym 1/2” lub 3/4”.
Wysokość króćców jest dopasowana do wysokości wrzecion armatury odcinającej wg. długości typów : FTF-1(F1) lubFTF-20(F4) wg. normy DIN EN 558-1( DIN 3202). Maksymalna wielkość zasilania głównego rozdzielacza - średnica rozdzielacza, dowolny rozstaw króćców. W przypadku zastosowania do układów z wodą lodową zalecana specjalna dodatkowa powłoka antykorozyjna AGI 151 System nr 1.4.
Wykonany zgodnie z dyrektywą DGRL2014/68/EU”GIP”; max temperatura robocza 110°C ; maksymalne ciśnienie robocze 6bar / 10 bar / 16 bar zagruntowany fabrycznie i sprawdzony pod ciśnieniem.
| Typ wymiar komory | Przepływ czynnika | Moc rozdzielacza | Max wielkość odgałęzień | |
| grzewcza ΔT 20 K |
w chłodzie ΔT 5 K |
|||
| DN 50 | 5,0 m³/h | 115 kW | 28,8 kW | DN 40 |
| DN 65 | 8,5 m³/h | 200 kW | 50,0 kW | DN 50 |
| DN 80 | 12 m³/h | 280 kW | 70,0 kW | DN 65 |
| DN 100 | 17 m³/h | 395 kW | 98,8 kW | DN 80 |
| DN125 | 27 m³/h | 630 kW | 157,5 kW | DN 100 |
| DN 150 | 38 m³/h | 880 kW | 220,0 kW | DN 125 |
| DN 200 | 72 m³/h | 1670 kW | 417,5 kW | DN 150 |
| DN 250 | 115 m³/h | 2670 kW | 667,5 kW | DN 200 |
| DN 300 | 153 m³/h | 3560 kW | 890,0 kW | DN 250 |
| DN 350 | 208 m³/h | 4840 kW | 1210,0 kW | DN 300 |
| DN 400 | 271 m³/h | 6300 kW | 1575,0 kW | DN 350 |
| DN 500 | 424 m³/h | 9860 kW | 2465,0 kW | DN 400 |
| DN 600 | 611 m³/h | 14 200 kW | 3550,0 kW | DN 500 |
| DN 700 | 830 m³/h | 19 370 kW | 4842,5 kW | DN 600 |
| DN 800 | 1085 m³/h | 25 320 kW | 6330,0 kW | DN 700 |
| Ilość obwodów: | 2 - 30 obwodów | |||
| Rodzaj króćców: | gwintowane GW/GZ lub kołnierzowe PN6/PN16, zacisk | |||
| Maksymalne ciśnienie robocze: | 6 bar /10bar / 16 bar | |||
| Maksymalna temperatura robocza: | 110°C | |||
| Wykonanie: | rozstaw zmienny, wykonanie według indywidulanych potrzeb, zagruntowany fabrycznie, sprawdzony ciśnieniowo | |||
| Opcja: |
Dodatkowa powłoka antykorozyjna AGI 151 zalecana do układów z woda lodową.AGI 151 System nr 1.4 obejmuje: 1.Przygotowanie podłoża wg. normy DIN EN ISO 12944-4/SSPC standard-stopień czystości SA 2½. 2.Podkład żywica epoksydowa, dwuskładnikowa (EP), średniej grubości 80 μm, kolor jasnoszary PE 1204ARA735. 3.Warstwa wierzchnia żywica epoksydowa, dwuskładnikowa (EP), średniej grubości 80 μm, kolor PB 100RA905 czarny. |
|||
| Sposób montażu: | montaż stojący na konsolach | |||

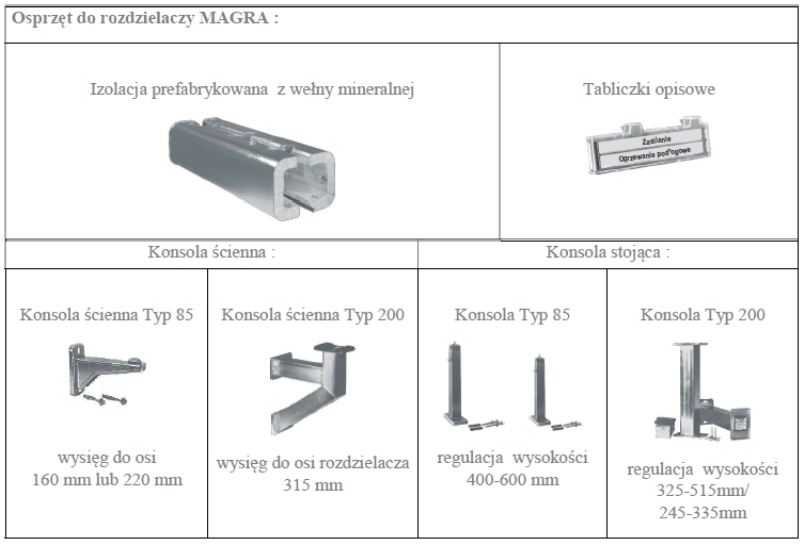

| Osprzęt: | ● izolacja prefabrykowana z wełny mineralnej w osłonie z blachy ocynkowanej , grubość 60mm lub 100mm | |||
| ● konsole z podkładkami dźwiękochłonnymi - ścienne MAGRA typ 85 lub typ 200 - stojące MAGRA typ 85 lub typ 200 | ||||
| Atest: | Wykonanie zgodnie z DGRL 2014/68/EU „GIP“ | |||
