Rozdzielacze systemowe MAGRA Vario 85-16 lub MAGRA Vario 85-20 przeznaczone są do układów grzewczych o mocy źródła do 165 kW z max temperaturą roboczą 110°C oraz ciśnieniem roboczym max 6 bar.

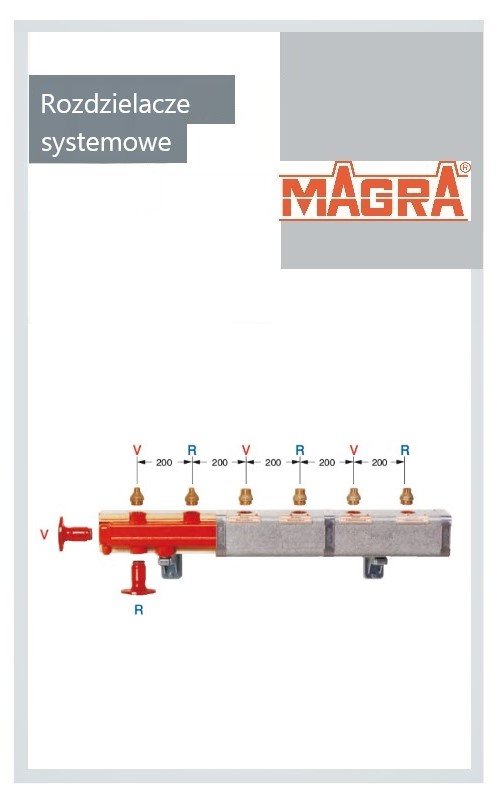

Opatentowana zblokowana, podwójna komora rozdzielacza zasilania i powrotu o wymiarach 85/85 mm wykonana z profilu stalowego typu C. Przyspawane na przemian króćcami na obiegi grzewcze zasilania i powrotu 1 ½” GW ze stałym rozstawem L=160mm lub L=200mm. Przyłącze kotłowe rozdzielacza zasilanie od dołu powrót od dołu – króćce 1 ½” GW.
Izolacji prefabrykowanej z twardej pianki PU ALU lub czarna o grubości g=35mm zalecana do układów grzewczych. Montaż naścienny za pomocą specjalnych konsol ściennych lub konsol stojących MAGRA typ 85.
| Typ | Przepływ czynnika | Moc | Przyłącze obiegi | Przyłącza kotłowe | Grubość izolacji | |
| grzewcza ΔT 20K |
w chłodzie ΔT 6 K |
|||||
| MAGRA Vario 85-16 MAGRA Vario 85-20 |
7,0 m³/h | 165 kW | 49,5 kW | 1 ½” GW opcja 2”-3/4” DN20-50 | 1 ½” GW opcja 2”-3/4” DN20-50 | 35 mm |
| Ilość obwodów: | 2 - 8 obwodów | |||||
| Maksymalne ciśnienie robocze: | 6 bar | |||||
| Maksymalna temperatura robocza: | 110°C | |||||
| Wykonanie: | standardowe, zagruntowany fabrycznie, sprawdzony ciśnieniowo | |||||
| Sposób montażu: | montaż wiszący na ścianie lub stojący na konsolach | |||||

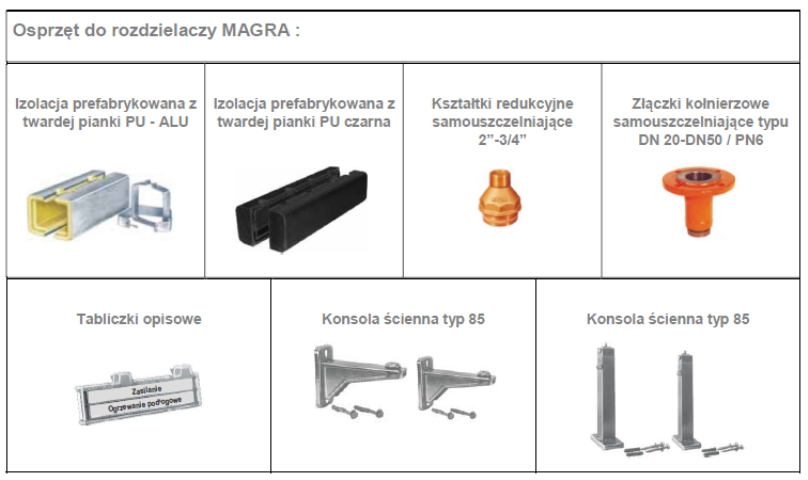

| Osprzęt: | ● izolacja prefabrykowana z twardej pianki PU ALU lub czarna, grubość 35mm | |||||
| ● konsole z podkładkami dźwiękochłonnymi - ścienne MAGRA Typ 85 : wysięg do osi rozdzielacza 160mm / 220mm - stojące MAGRA Typ 85 wysokość regulowana 400-600mm |
||||||
| Atest: | Wykonanie zgodnie z DGRL 2014/68/EU „GIP“ | |||||
