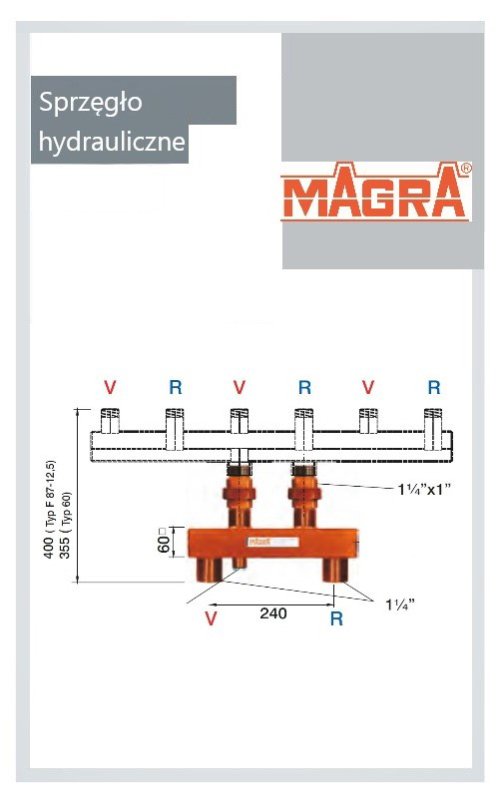

Sprzęgło hydrauliczne MAGRA WST 60 – 24 to pozioma zwrotnica wodna do instalacji grzewczej lub klimatyzacyjnej, typ wiszący o budowie modułowej.
Komora wymiany z blachy stalowej o przekroju kwadratowym , przyłącza do źródła ciepła w postaci przyspawanych króćców mufowych z gwintem wewnętrznym od 11/4”, a wyjście do instalacji odbioru ciepła śrubunek 11/4”.
Fabrycznie zagruntowane oraz sprawdzone pod ciśnieniem.
| Typ | Przepływ czynnika | Moc sprzęgła |
Przyłącze mufa /GW |
Wymiar komory | Grubość izolacji | |
| grzewcza ΔT 20K |
w chłodzie ΔT 6 K |
|||||
| WST 60-21 | 3,0 m³/h | 70 kW | 21,0 kW | 11/4” | 60 x 60 mm | 25 mm |
| Króciec czujnika temperatury: | mufa ½“ | |||||
| Maksymalne ciśnienie robocze: | 6 bar | |||||
| Maksymalna temperatura robocza: | 110°C | |||||
| Wykonanie: | zagruntowany fabrycznie, sprawdzony ciśnieniowo | |||||
| Sposób montażu: | montaż poziomy na ścianie | |||||
| Osprzęt: | ● SET osprzęt do zazbrojenia sprzęgła; zawór spustowy, odpowietrznik, zaślepka | |||||
| ● izolacja prefabrykowana z twardej pianki PU czarna, grubość | ||||||
| ● izolacja prefabrykowana z twardej pianki PU w osłonie aluminiowej | ||||||
| ● uchwyty montażowe – wysięg od osi sprzęgła : Typ 60 – 110 / 100 : wysięg 100 mm Typ 60 – 110 / 150 : wysięg 150 mm |
||||||
| Atest: | Wykonanie zgodnie z DGRL 2014/68/EU „GIP“ | |||||
