Rozdzielacze systemowe MAGRA HW-plus 60-12,5 ze zintegrowanym sprzęgłem hydraulicznym przeznaczone są do układów grzewczych o mocy źródła do 70 kW z max temperaturą roboczą 110°C oraz ciśnieniem roboczym max 6 bar.

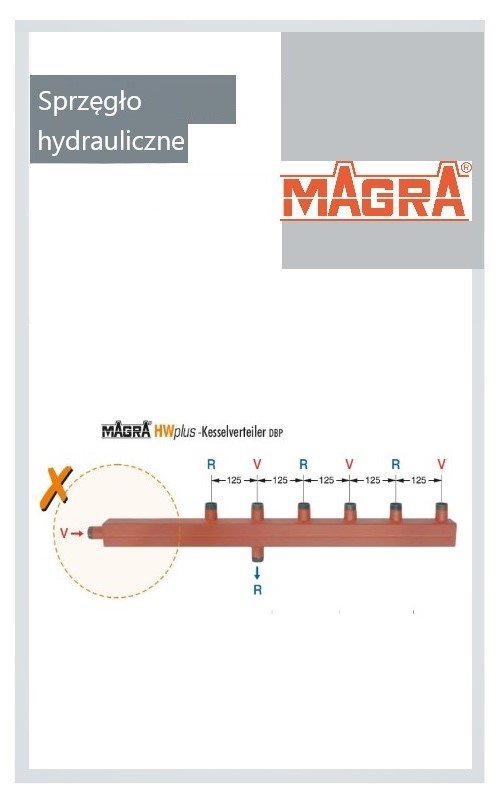

Opatentowana podwójna komora rozdzielacza o wymiarach 60/60 mm wykonana z profilu C ze zintegrowaną w całości czołowej sprzęgłem hydraulicznym. Wzajemnie sobie przyporządkowane komory zasilania i powrotu z przyspawanymi na przemian króćcami na obiegi grzewcze zasilania i powrotu 1” GZ ze stałym rozstawem L=125mm w postaci króćców z rur stalowych bez szwu. Przyłącza kotłowe rozdzielacza zasilania od czoła powrót od dołu – króćce gwintowane 1” GZ.
Izolacji prefabrykowanej z twardej pianki PU czarna o grubości g= 25mm wyłącznie do układów grzewczych. Montaż naścienny za pomocą specjalnych uchwytów MAGRA 110 / 100 lub 150 / 100.
| Typ | Przepływ czynnika | Moc | Przyłącze mufa GZ | Wymiar komory | Grubość izolacji | |
| grzewcza ΔT 20K |
w chłodzie ΔT 6 K |
|||||
| MAGRA HW-plus 60-12,5 | 3,0 m³/h | 70 kW | 21,0 kW | 1” | 60 x 60 mm | 25 mm |
| MAGRA HW-plus 60-12,5 | Wielkość komory | Długość bez izolacji | Długość z izolacją | |||
| 2 - obwodowy | 60 x 60 mm | 742 mm | 767 mm | |||
| 3 - obwodowy | 992 mm | 1.017 mm | ||||
| 4 - obwodowy | 1.242mm | 1.267 mm | ||||
| Maksymalne ciśnienie robocze: | 6 bar | |||||
| Maksymalna temperatura robocza: | 110°C | |||||
| Maksymalna temperatura robocza: | zagruntowany fabrycznie, sprawdzony ciśnieniowo | |||||
| Sposób montażu: | montaż poziomy na ścianie | |||||
| Osprzęt: | ● izolacja prefabrykowana z twardej pianki PU czarna, grubość | |||||
| ● uchwyty montażowe – wysięg od osi sprzęgła : Typ 60 – 110 / 100 : wysięg 100 mm Typ 60 – 110 / 150 : wysięg 150 mm |
||||||
| Atest: | Wykonanie zgodnie z DGRL 2014/68/EU „GIP“ | |||||
Osprzęt do rozdzielaczy MAGRA:

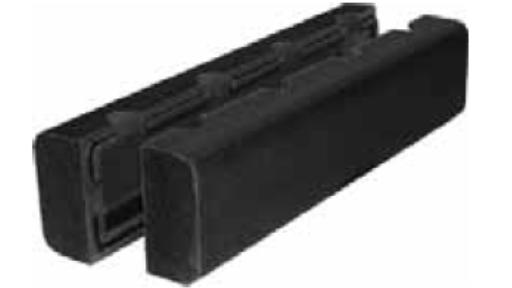

Iizolacja prefabrykowana czarna
Uchwyty naścienne typ 110/100 lub 110/150
Tabliczki opisowe
