MAGRA WST 121…WST 401 Sprzęgło hydrauliczne

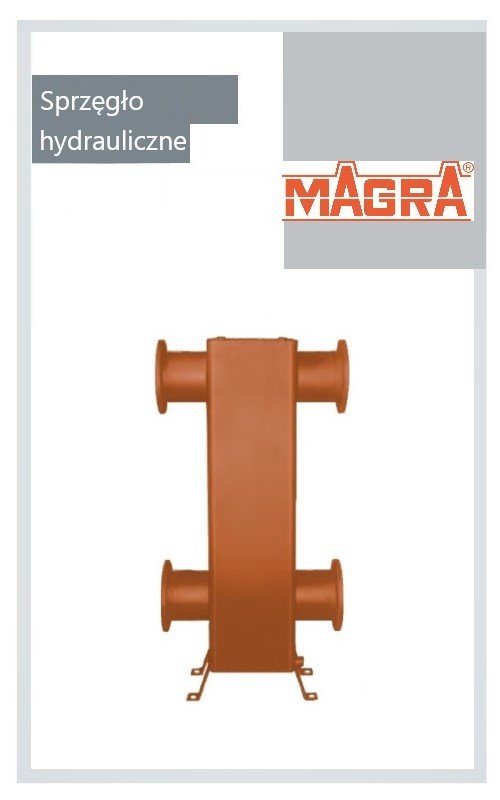

Sprzęgło hydrauliczne MAGRA WST 121 ... 401 bez otworu rewizyjnego jako typowa zwrotnica wodna do instalacji grzewczej lub układów z wodą lodową, typu stojącego, o budowie modułowej, komora wymiany z blachy stalowej o przekroju kwadratowym , przyłącza do źródła ciepła oraz instalacji odbioru ciepła z przyspawanymi króćcami kołnierzowymi PN6 / PN16 bez szwu, od dołu króciec mufowy gwintowany spustowo - odszlamiający 1" oraz od góry króćce mufowe 3/4" do wkręcenia odpowietrzników lub czujnika temperatury. Nogi z otworami do zamocowania do podłoża. Korpus wykonany z blachy stalowej QStE380TM.
Izolacja prefabrykowana MAGRA wyłącznie do układów grzewczych z twardej pianki PU lub z wełny mineralnej
Fabrycznie zagruntowane oraz sprawdzone pod ciśnieniem.

Typ	Przepływ czynnika	Moc		Pojemność wodna				Ciężar bez wody
		grzewcza ΔT 20 K	w chłodzie ΔT 6 K
WST 121	12 m³/h	279 kW	83,7 kW	17 l				40 kg
WST 161	21 m³/h	489 kW	146,7 kW	26 l				66 kg
WST 201	29 m³/h	675 kW	202,5 kW	51 l				91 kg
WST 251	45 m³/h	1.048 kW	314,4 kW	81 l				81 kg
WST 301	65 m³/h	1.500 kW	450,0 kW	135 l				175 kg
WST 351	95 m³/h	2.200 kW	600,0 kW	166 l				245 kg
WST 401	125 m³/h	2.900 kW	870,0 kW	204 l				348 kg

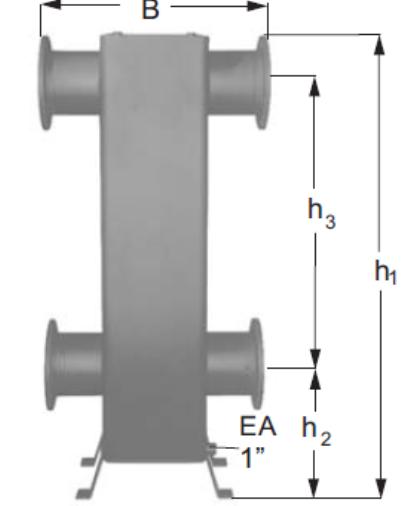

	Typ WST	Wielkość komory w mm	Średnica przyłączy	Wymiary w mm				Wysokość łącznie z izolacją w mm
				B	h1	h2	h3
	121	120/120	DN 65	520	1280	300	900	1350
	161	160/160	DN 80	600	1325	300	930	1390
	201	200/200	DN 100	600	1485	380	1000	1550
	251	250/250	DN 125	660	1520	400	1000	1590
	301	300/300	DN 150	700	1583	450	1000	1660
	351	350/350	DN 200	765	1610	450	1000	1685
	401	400/400	DN 250	825	1688	500	1000	1760
	Sprzęgła hydrauliczne o większych przepływach w zakresie 540 – 335 m3/h typ MAGRA WST Ø 500 … Ø 1100
Typ sprzęgła WST		Izolacja prefabrykowana MAGRA *

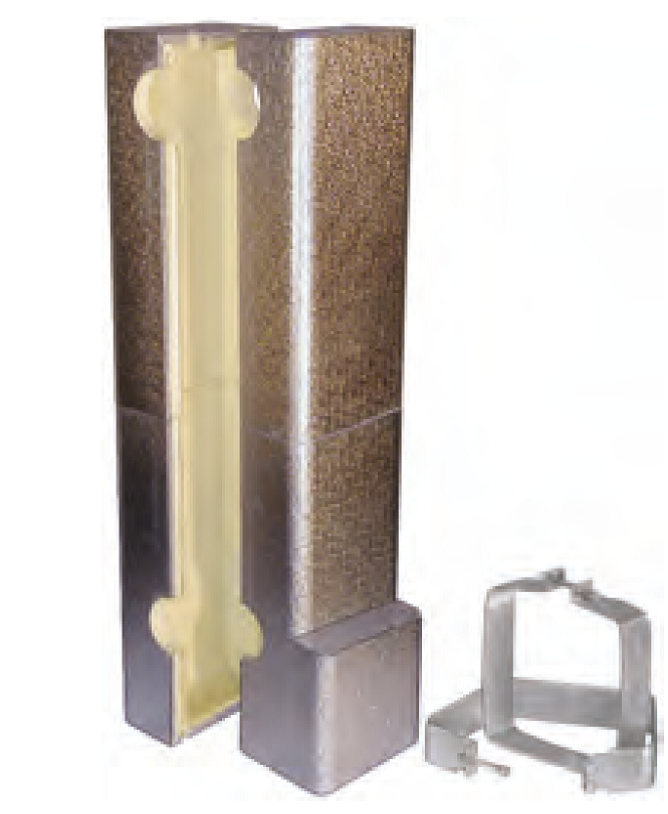

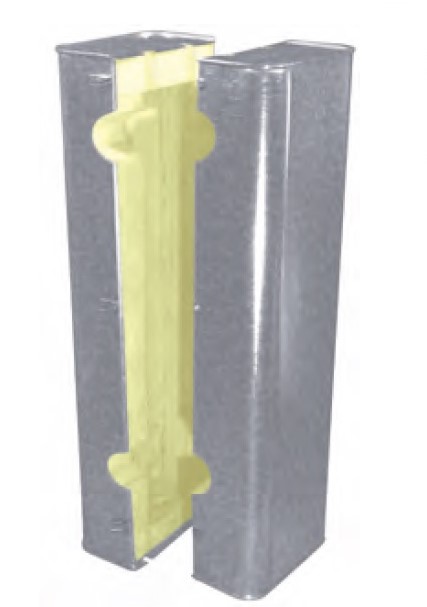

		z twardej pianki PU w osłonie ALU		z wełny mineralnej z płaszczem z blachy ocynkowanej
WST 121 i WST 161		40 mm		100mm
WST 201		50 mm
WST 251…WST 351		60 mm
WST 401		brak w ofercie
Przyłącza kołnierzowe:				PN 6 lub PN 16 wg. DIN
Króciec spustowy:				mufa 1”
Króciec na odpowietrznik:				mufa ¾”
Króciec czujnika temperatury:				mufa ¾”
Maksymalne ciśnienie robocze:				6 bar
Maksymalna temperatura robocza:				110°C
Wykonanie:				opcja dodatkowa powłoka antykorozyjna wg AGI do układów z wodą lodową
Osprzęt:				● izolacja prefabrykowana z twardej pianki PU z płaszczem ALU
				● izolacja prefabrykowana z wełny mineralnej z płaszczem z blachy stalowej ocynkowanej
Atest:				wykonanie zgodnie z DGRL 2014/68/EU „GIP“
