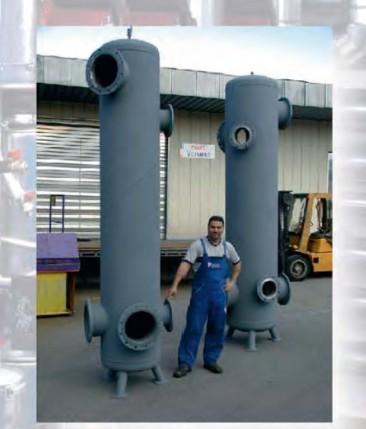

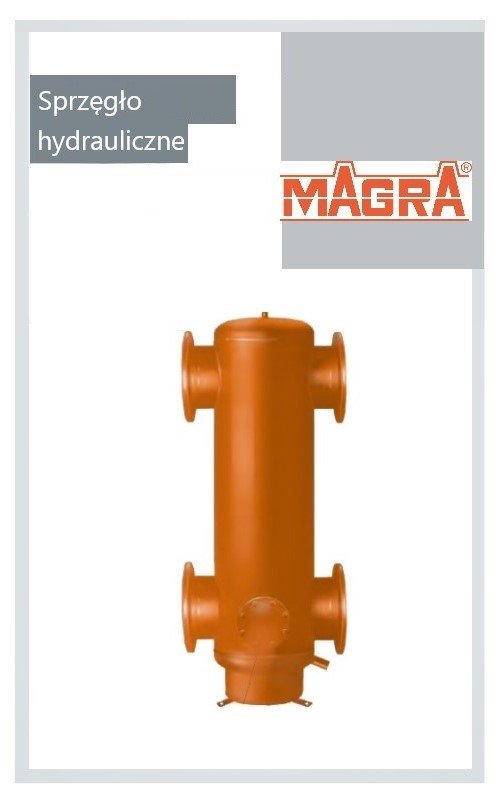

Sprzęgło hydrauliczne MAGRA WST fi 500… WST fi 1100 z otworem rewizyjnym lub alternatywne MAGRA WST fi 501… WST fi 1101 bez otworu rewizyjnego jako zwrotnica wodna przeznaczone jest do instalacji grzewczej lub układów z wodą lodową, wersja stojąca o budowie modułowej.
Komora sprzęgła z blachy stalowej o przekroju okrągłym , przyłącza do źródła ciepła oraz instalacji odbioru ciepła z przyspawanymi bez szwu króćcami kołnierzowymi PN 6 / 10 /16 , od dołu króciec mufowy spustowo-odszlamiający 1 lub 11/4", od góry króciec mufowe 3/4" dla układu odpowietrzania lub czujnika temperatury, w dolnej części otwór rewizyjny kołnierzowy (w wersji WST 500…1100). Nogi do posadowienia na posadzce. Korpus wykonany z blachy stalowej QStE380TM.
Fabrycznie zagruntowane oraz sprawdzone pod ciśnieniem.
| Typ | Przepływ czynnika | Moc | Pojemność wodna | Ciężar bez wody | ||||
| grzewcza ΔT 20 K |
w chłodzie ΔT 6 K |
|||||||
|
WST 501_A WST 500_A |
170 m³/h | 3.960 kW | 1.189 kW | 344 l | 302 kg | |||
| WST 501_B WST 500_B |
225 m³/h | 5.240 kW | 1.572 kW | 363 l | 342 kg | |||
|
WST 601_A WST 600_A |
300 m³/h | 6.990 kW | 2.095 kW | 622 l | 420 kg | |||
|
WST 601_B WST 600_B |
400 m³/h | 9.300 kW | 2.790 kW | 664 l | 470 kg | |||
|
WST 701 WST 700 |
540 m³/h | 12.500 kW | 3.750 kW | 1.039 l | 744 kg | |||
|
WST 801 WST 800 |
700 m³/h | 16.300 kW | 4.890 kW | 1.367 l | 819 kg | |||
|
WST 901 WST 900 |
890 m³/h | 20.700 kW | 6.200 kW | 1.889 l | 998 kg | |||
|
WST 1001 WST 1000 |
1100 m³/h | 25.600 kW | 7.680 kW | 2.210 l | 1072 kg | |||
|
WST 1101 WST 1100 |
1335 m³/h | 31.000 kW | 9 300 kW | 3.070 l | 1155 kg | |||
 |
Typ WST | Średnicakomoryw mm | Średnicaprzyłączy | Wymiary w mm | Wysokość | |||
| B | h2 | h3 | bez izolacji | z izolacją | ||||
| WST 501A WST 500A | 500 | DN 250 | 870 | 500 | 1100 | 1967 | 2050 | |
| WST 501B WST 500B | 500 | DN 300 | 930 | 500 | 1200 | 2067 | 2150 | |
| WST 601A WST 600A | 600 | DN 350 | 980 | 550 | 1400 | 2367 | 2450 | |
| WST 601B WST 600B | 600 | DN 400 | 1040 | 550 | 1550 | 2517 | 2500 | |
| WST 701 WST 700 | 700 | DN 500 | 1280 | 650 | 1715 | 2857 | Brak izolacji w ofercie | |
| WST 801 WST 800 | 800 | DN 500 | 1380 | 675 | 1715 | 2907 | ||
| WST 901 WST 900 | 900 | DN 600 | 1490 | 740 | 1840 | 3162 | ||
| WST 1001 WST 1000 | 1000 | DN 600 | 1590 | 765 | 1840 | 3212 | ||
| WST 1101 WST 1100 | 1100 | DN 700 | 1700 | 835 | 1910 | 3422 | ||
| Przyłącza kołnierzowe: | PN 6 lub PN 16 wg. DIN | |||||||
| Króciec spustowy: | mufa 1 ¼” | |||||||
| Króciec na odpowietrznik: | mufa ¾” | |||||||
| Maksymalne ciśnienie robocze: | 6 bar /10bar / 16 bar | |||||||
| Maksymalna temperatura robocza: | 110°C | |||||||
|
Dodatkowa powłoka antykorozyjna AGI 151 zalecana do układów z wodą lodową. AGI 151 System nr 1.4 obejmuje: 1.Przygotowanie podłoża wg. normy DIN EN ISO 12944-4/SSPC standard-stopień czystości SA 2 1/2. 2.Podkład żywica epoksydowa, dwuskładnikowa (EP), średniej grubości 80 um, kolor jasnoszary PE 1204ARA735. 3. Warstwa wierzchnia żywica epoksydowa, dwuskładnikowa (EP), średniej grubości 80um, kolor PB 100RA950 czarny. |
||||||||
| Wykonanie: | opcja dodatkowa powłoka antykorozyjna wg AGI do układów z wodą lodową | |||||||
| Osprzęt: | ● izolacja prefabrykowana z wełny mineralnej z płaszczem z blachy stalowej ocynkowanej | |||||||
| Atest: | wykonanie zgodnie z DGRL 2014/68/EU „GIP“ | |||||||
Izolacja prefabrykowana z wełny mineralnej
Dodatkowa powłoka antykorozyjna wg AGI przy układach z wodą lodową
