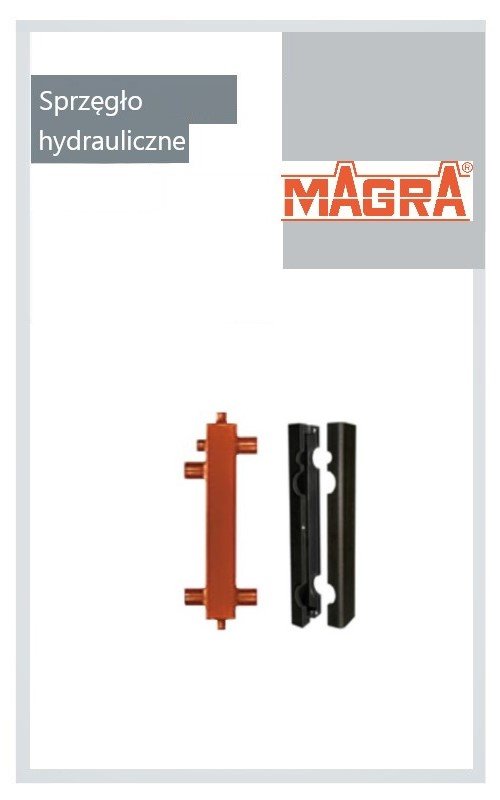

Sprzęgło hydrauliczne MAGRA WST 60 - 21 … WST 80 - 54 to typowa zwrotnica wodna do instalacji grzewczej lub klimatyzacyjnej typu pionowego, typ wiszący o budowie modułowej.
Komora wymiany z blachy stalowej o przekroju kwadratowym , przyłącza do źródła ciepła i instalacji odbioru ciepła w postaci przyspawanych króćców mufowych z gwintem wewnętrznym od 1” do 2”. Dodatkowo trzy króćce mufowe ½” od dołu króciec spustowo-odszlamiający, od góry do wkręcenia odpowietrznika oraz z boku na kieszeń czujnika lub termometru czynnika zasilania.
Fabrycznie zagruntowane oraz sprawdzone pod ciśnieniem.
| Typ | Przepływ czynnika | Moc sprzęgła | Przyłącze mufa /GW | Wymiar komory | Grubość izolacji | |
| grzewcza ΔT 20K |
w chłodzie ΔT 6 K |
|||||
| WST 60-21 | 3,0 m³/h | 70 kW | 21,0 kW | 1” | 60 x 60 mm | 25 mm |
| WST 60-34 | 5,0 m³/h | 115 kW | 34,5 kW | 1 ¼” | ||
| WST 80-34 | 7,0 m³/h | 160 kW | 48,0 kW | 1 ½“ | 80 x 80 mm | 35 mm |
| WST 80-54 | 9,0 m³/h | 210 kW | 63,0 kW | 2“ | ||
| Króciec spustowy: | mufa ½“ | |||||
| Króciec na odpowietrznik: | mufa ½“ | |||||
| Króciec czujnika temperatury: | mufa ½“ | |||||
| Maksymalne ciśnienie robocze: | 6 bar | |||||
| Maksymalna temperatura robocza: | 110°C | |||||
| Wykonanie: | zagruntowany fabrycznie, sprawdzony ciśnieniowo | |||||
| Sposób montażu: | montaż pionowy na ścianie | |||||

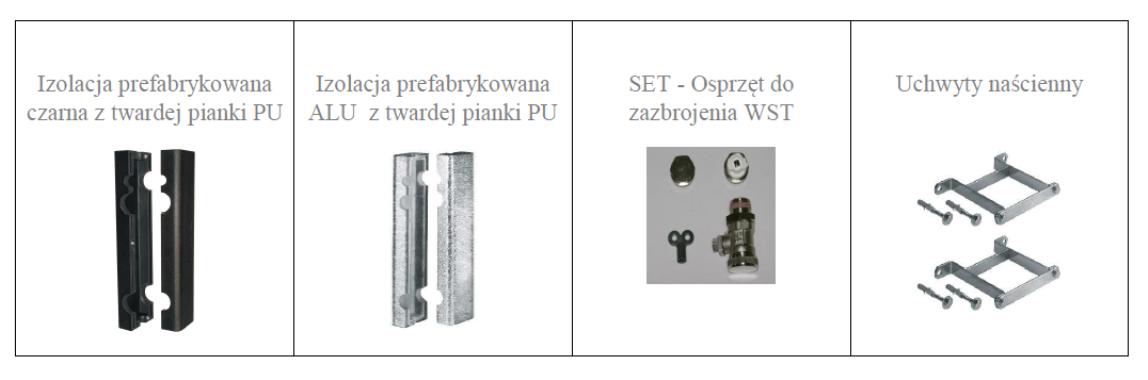

| Osprzęt: | ● SET osprzęt do zazbrojenia sprzęgła; zawór spustowy, odpowietrznik, zaślepka | |||||
| ● izolacja prefabrykowana z twardej pianki PU czarna, grubość | ||||||
| ● izolacja prefabrykowana z twardej pianki PU w osłonie aluminiowej | ||||||
| ● uchwyty montażowe – wysięg od osi sprzęgła Typ 60 – 110 / 100 : wysięg 100 mm Typ 60 – 110 / 150 : wysięg 150 mm Typ 80 – 160 / 130 : wysięg 125 mm |
||||||
| Atest : | Wykonanie zgodnie z DGRL 2014/68/EU „GIP“ | |||||
