MAGRA WST 120…WST 400 Sprzęgło hydrauliczne

Producent: MAGRA Maile+Grammer GmbH [produkty]

Sprzęgło hydrauliczne MAGRA WST 120 ... 400 z otworem rewizyjnym jako typowa zwrotnica wodna do instalacji grzewczej lub układów z wodą lodową, typu stojącego, o budowie modułowej, komora wymiany z blachy stalowej o przekroju kwadratowym , przyłącza do źródła ciepła oraz instalacji odbioru ciepła z przyspawanymi króćcami kołnierzowymi PN6 / PN16 bez szwu, od dołu króciec mufowy gwintowany spustowo - odszlamiający 1" oraz od góry króćce mufowe 3/4" do wkręcenia odpowietrzników lub czujnika temperatury.


W dolnej części otwór rewizyjny kołnierzowy DN 150 w opcji z możliwością zamontowania w nim wkładu magnetycznego. Nogi z otworami do zamocowania do podłoża. Korpus wykonany z blachy stalowej QStE380TM.
Izolacja prefabrykowana MAGRA wyłącznie do układów grzewczych z twardej pianki PU lub z wełny mineralnej.


Fabrycznie zagruntowane oraz sprawdzone pod ciśnieniem.



Typ Przepływ czynnika Moc Pojemność wodna Ciężar bez wody
grzewcza
ΔT 20 K
w chłodzie
ΔT 6 K
WST 120  12 m³/h  279 kW  83,7 kW  17 l  40 kg
WST 160  21 m³/h  489 kW  146,7 kW  26 l  66 kg
WST 200  29 m³/h  675 kW  202,5 kW  51 l  91 kg
WST 250  45 m³/h  1.048 kW  314,4 kW  81 l  81 kg
WST 300  65 m³/h  1.500 kW  450,0 kW  135 l  175 kg
WST 350  95 m³/h  2.200 kW  600,0 kW  166 l  245 kg
 WST 400  125 m³/h  2.900 kW  870,0 kW  204 l  348 kg

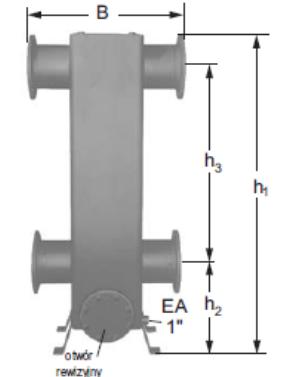

 typ-wst





 Typ WST  Wielkośćkomory w mm  Średnicaprzyłączy  Wymiary w mm  Wysokośćłącznie z izolacjąw mm
B h1 h2 h3
120 120/120 DN 65 520 1280 300 900 1350
160 160/160 DN 80 600 1325 300 930 1390

200

200/200 DN 100 600 1485 380 1000 1550
250 250/250 DN 125 660 1520 400 1000 1590
300 300/300 DN 150 700 1583 450 1000 1660
350 350/350 DN 200 765 1610 450 1000 1685
400 400/400 DN 250 825 1688 500 1000 1760

Sprzęgła hydrauliczne o większych przepływach
w zakresie 540 – 335 m3/h typ MAGRA WST Ø 500 … Ø 1100

Typ sprzęgła WST



  Izolacja prefabrykowana MAGRA *
z twardej pianki PU w osłonie ALU z wełny mineralnej z płaszczem z blachy ocynkowanej
WST 120 i WST 160 40 mm 100mm
WST 200 50 mm
WST 250…WST 350 60 mm
WST 400 brak w ofercie

* wyłącznie do układów grzewczych

Przyłącza kołnierzowe: PN 6 lub PN 16 wg. DIN
Króciec spustowy: mufa 1”
Króciec na odpowietrznik: mufa ¾”
Króciec czujnika temperatury: mufa ¾”
Maksymalne ciśnienie robocze: 6 bar
Maksymalna temperatura robocza: 110°C
Wykonanie: opcja dodatkowa powłoka antykorozyjna wg AGI do układów z wodą lodową
Osprzęt: ● izolacja prefabrykowana z twardej pianki PU z płaszczem ALU
● izolacja prefabrykowana z wełny mineralnej z płaszczem z blachy stalowej ocynkowanej
Atest: Wykonanie zgodnie z DGRL 2014/68/EU „GIP“

Izolacja prefabrykowana ALU z twardej pianki PU typ WST 120…350



WST

Izolacja prefabrykowana z wełny mineralnej



WST

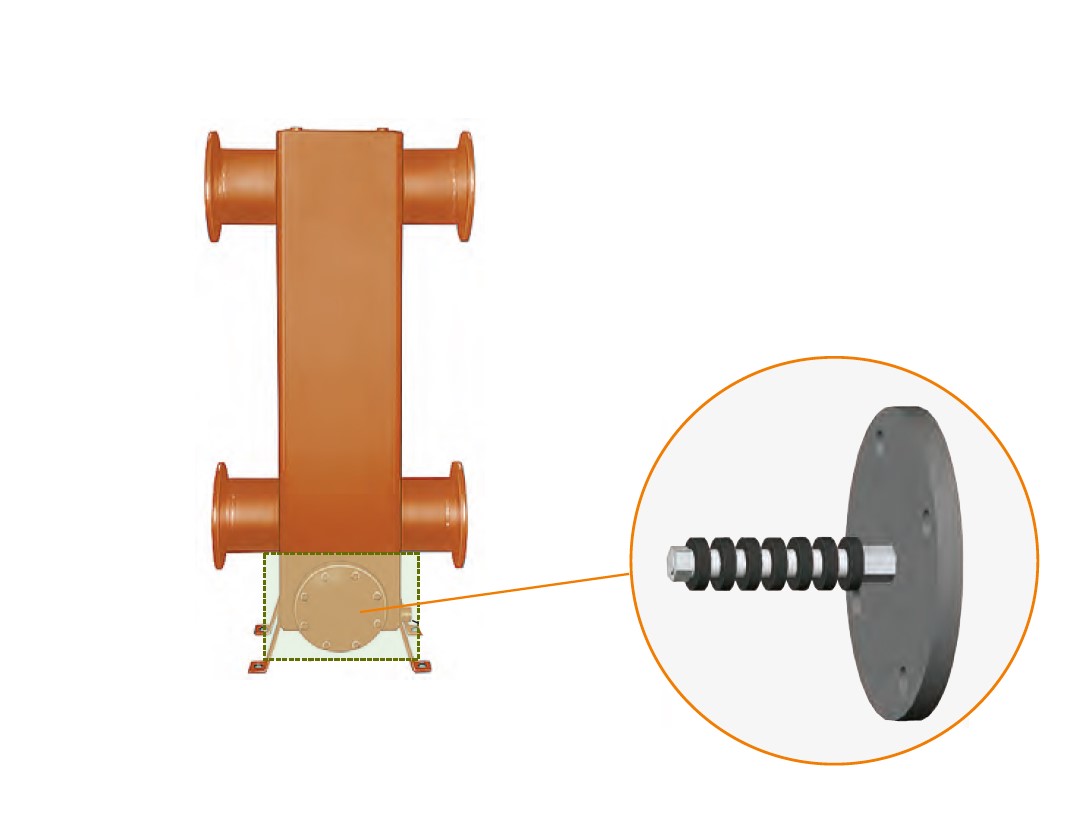

Wkład magnetyczny do MAGRA WST 120…400



WST
